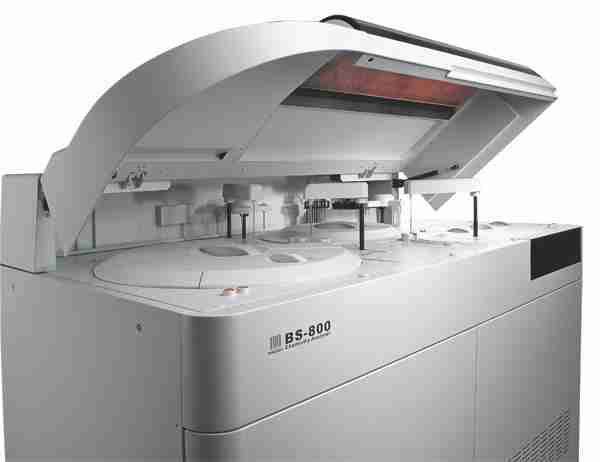

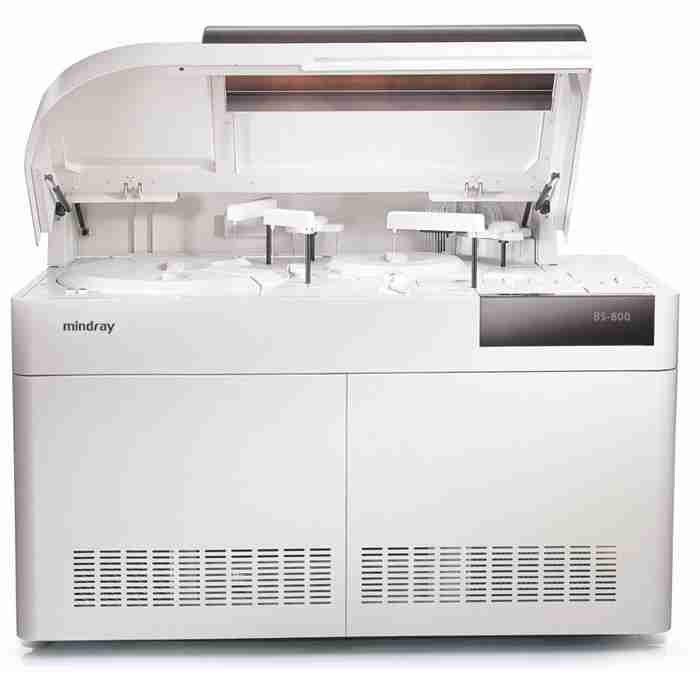

BS-800 je
volně stojící modulární automatický biochemický analyzátor určený pro in vitro diagnostiku v klinických laboratořích. Je vhodný pro větší či střední laboratoře. Tento analyzátor je možné doplnit podavačem vzorků a až třemi dalšími moduly BS-800, které tak násobí kapacitu zpracovaných vzorků, počet i rychlost provedených analýz. Umožňuje kvantitativní stanovení analytů v séru, plazmě, moči a mozkomíšním moku. Pracuje na principu absorpční fotometrie, turbidimetrie a ISE. Fotometrický systém analyzátoru umožňuje měřit absorbance při vlnových délkách v rozmezí 340-800 nm. Systém je schopen provést až 800 fotometrických testů za hodinu, s ISE
až 1200 testů za hodinu.
Možné konfigurace přístroje
- BS-800: pro vkládání vzorků slouží pouze karusel, který je součástí stroje, kapacita vzorků: 140, kapacita reagencií: 68
- BS-800M: pro vkládání vzorků slouží podavač s kapacitou až 300 vzorků (30 racků po 10 pozicích), který je možno kombinovat s karuselem dle potřeby
- BS-800M1: kapacita vzorků: 440, kapacita reagencií: 68
- BS-800M2: kapacita vzorků: 580, kapacita reagencií: 136
- BS-800M3: kapacita vzorků: 720, kapacita reagencií: 204
- BS-800M4: kapacita vzorků: 860, kapacita reagencií: 272
vzorkový kruh se 140 pozicemi ve čtyřech kruzích ve dvou na sobě nezávisle se pohybujících karuselech (po 45, 45, 25, 25 pozicích)
- obsahuje 10 pozic pro statimové vzorky, 17 pozic pro kalibrátory
- 6 pozic pro kontroly a pozice pro diluent pro moče, mycí roztoky a destilovanou vodu
- první tři kruhy lze číst čtečkou čárového kódu pro zpracování rutinních i statimových vzorků (podporované formáty Code 128 (Set A, B, C), Code 39, Codabar, ITF (Interleaved 2 of 5), UPC/EAN a Code93)
- čtvrtý kruh je chlazený, určený pro kontroly, kalibrátory a statimové vzorky, nepodporuje identifikaci vzorků pomocí čárového kódu
- umožňuje použití několika různých typů primárních zkumavek
- automatické ředění vzorků - až do poměru 1:150
- indikátor otáčení vzorkového kruhu informuje uživatele, kdy je dovoleno vkládat vzorky
multifunkční dávkovače
- automatické promývání jehel předehřátou vodou z vnější i vnitřní strany (vnější oplach pomocí technologie „waterfall“) minimalizuje riziko kontaminace
- po napipetování vzorku nebo reagencie se jehla přesune nad mycí stanici k omytí
- dávkovací rozsah vzorku je 1,5-35 µl, krok po 0,1 µl pro fotometrické testy, 22 µl pro ISE testy
- vzorková jehla je vybavena následujícími bezpečnostními prvky: detekce sraženiny, bublin, ochrana proti nárazu ve vertikálním i horizontálním směru, detekce hladiny
- reagenční jehly jsou vybaveny ochranou proti nárazu ve vertikálním i horizontálním směru, detekcí hladiny a bublin
- pipetovaný objem reagencie se pohybuje v rozmezí 15-300 µl, krok po 0,5 µl
chlazený reagenční karusel se 120 pozicemi ve dvou kruzích
- všechny pozice jsou uzpůsobeny pro čtení čárového kódu pomocí vestavěné čtečky
- chlazení reagenčního kruhu udržuje teplotu v rozmezí 2-8°C a může být v provozu 24h denně
reakční systém
- reakční karusel se 165 pozicemi pro kyvety z permanentního skla k opakovanému použití a termostatem
- teplota reakčního kruhu 37 ± 0,1°C
- kyvety jsou automaticky testovány proti blanku
- rozměr jedné kyvety je 5 x 5 x 29 mm - 5 mm optická dráha, objem 750 µl
- objem reakční směsi v kyvetě je 100-360 µl
- po každém ukončení měření je kyveta automaticky promyta v 8 krokovém cyklu, vysušena a připravena pro další použití
fotometrický systém
- používá jako zdroj záření halogen-wolframovou lampu (12 V / 20 W)
- měří při 12 vlnových délkách: 340, 380, 412, 450, 505, 546, 570, 605, 660, 700, 740 a 800 nm
- měřící rozsah: 0-3,4 Abs
- přesnost: ± 2 nm
- měřící perioda: 18 sekund
volitelná ISE jednotka
- může měřit Li+, Na+, K+, Cl- nebo Na+, K+, Cl- v séru, plazmě nebo 10x ředěné moči
- objem vzorku pro měření je 22 µl
- s výkonem až 400 testů za hodinu

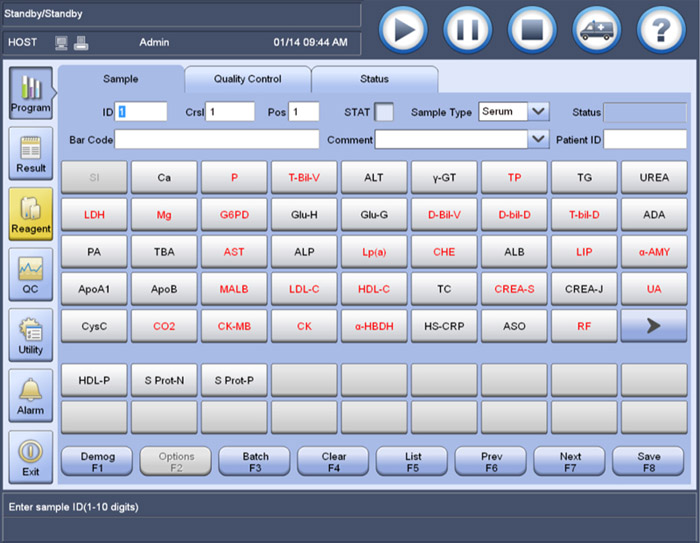

software pro správu dat a uživatelský SW
- Data Management Software je schopen se spojit s několika biochemickými analyzátory
- uživatelský SW podporuje použití dotykové obrazovky
- umožňuje kontinuální kontrolu stavu systému, kontrolu reagenčního a vzorkového kruhu, objemu reagencií a reakční teploty
- možnost monitoringu reakčních křivek
- podporována obousměrná komunikace s LIS (standard HL7 a ASTM1394)
- systém podporuje tiskárny inkoustové i laserové
technické specifikace
- spotřeba destilované vody: 35 l/hod.
- reakční teplota: 37 ± 0,1°C
- rozměry:
- bez podavače 1600 mm (š) × 1150 mm (v) × 1015 mm (h)
- s podavačem 2300 mm (š) × 1150 mm (v) × 1015 mm (h)
- hmotnost: 425 kg stroj; 75 kg podavač
- napájecí napětí: 200~240V, 50/60 Hz
- provozní teplota: 15-30°C
- relativní vlhkost: 35-80% (bez kondenzace)
- komunikační port: sériový port
- nejvyšší verze podporovaného OS pro řídící PC: Windows 8 32/64bit
